Inicio Arduino Uno

Explora Arduino Uno

Tu puerta de entrada a la electrónica y la programación.

Comenzar Ponte a Prueba

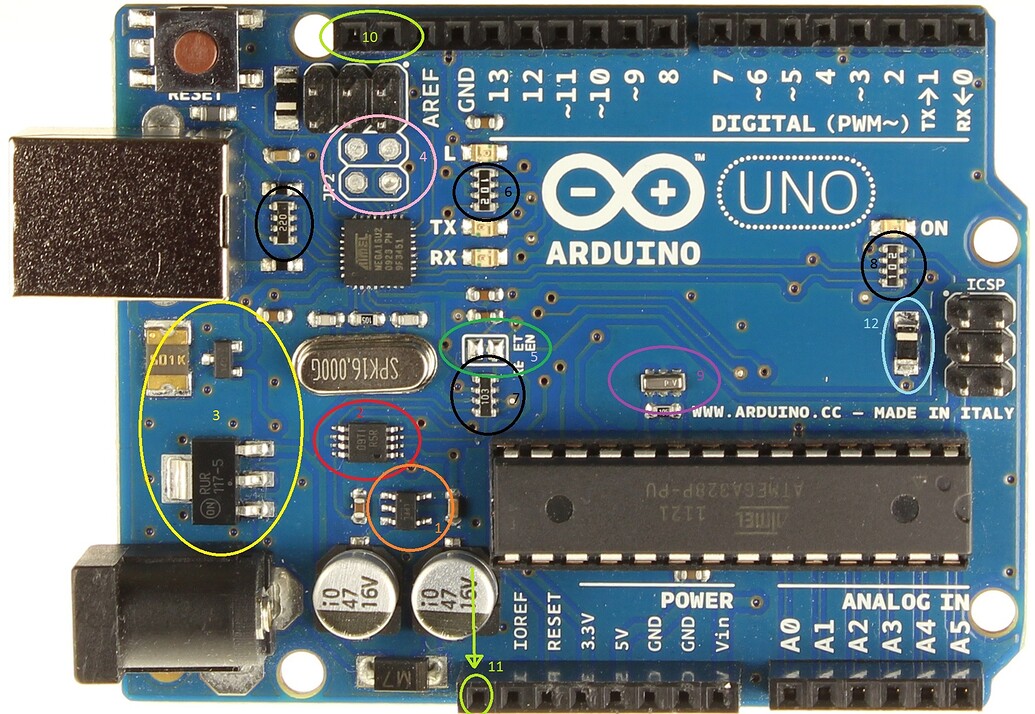

Placa Arduino Uno

Arduino Uno: La Placa del Creador

Arduino Uno es una placa de desarrollo de microcontroladores de código abierto, diseñada para hacer la electrónica y la programación accesibles a cualquier persona. Su simplicidad y la gran comunidad de soporte la convierten en la herramienta perfecta para principiantes y expertos por igual.

¿Para qué sirve?

Con Arduino Uno, puedes dar vida a tus ideas. Sirve como un puente entre el mundo digital y el físico. Los estudiantes la usan para:

  • Electrónica: Entender y construir circuitos, controlar luces, motores, leer sensores y mucho más.
  • Programación: Aprender los fundamentos de la programación (con un lenguaje similar a C++) al escribir código que interactúa directamente con componentes físicos.
  • Proyectos interactivos: Crear robots simples, sistemas de automatización para el hogar, instrumentos musicales electrónicos, wearables y casi cualquier cosa que puedas imaginar.

Fomenta la creatividad, el pensamiento lógico y la resolución de problemas, convirtiendo conceptos abstractos en experiencias prácticas.

Arduino en Acción

Componentes y Funcionamiento del ONE

Mira este video para entender en detalle cada componente de la placa y cómo trabajan juntos.

Proyecto Demostrativo: ¡Tu Primer LED!

Observa un proyecto sencillo y práctico, como encender y apagar un LED, para ver el potencial de Arduino.

Explora la Placa Arduino Uno

Pasa el cursor sobre las partes de la placa para ver su descripción.

Diagrama interactivo de Arduino Uno

Partes de la Placa Arduino Uno

  1. Microcontrolador (ATmega328P): El 'cerebro' de la placa, donde se almacena y ejecuta el código del programa.
  2. Crystal Oscillator (16MHz): Proporciona el reloj del sistema para que el microcontrolador funcione a una velocidad constante.
  3. Conector de alimentación USB: Se usa para conectar la placa a la computadora para programarla y alimentarla.
  4. Pines Digitales (con PWM): Pines que pueden usarse como entradas o salidas digitales, y algunos de ellos (marcados con `~`) también para modulación de ancho de pulso (PWM).
  5. TX y RX LEDs: Indicadores luminosos que parpadean cuando la placa está transmitiendo (TX) o recibiendo (RX) datos seriales.
  6. Pin de alimentación de 5V: Suministra un voltaje regulado de 5V para alimentar componentes externos.
  7. Pin de conexión a tierra (GND): Proporciona una referencia de 0V, esencial para cerrar el circuito de cualquier componente.
  8. Pin de alimentación de 3.3V: Suministra un voltaje regulado de 3.3V, útil para sensores y módulos que operan a ese voltaje.
  9. Pin de referencia de entrada (IOREF): Proporciona la referencia de voltaje de operación de la placa, útil para los 'shields' (placas de expansión).
  10. Pin de reinicio (Reset): Un pin de entrada que, al conectarse a tierra, reinicia el programa en la placa.
  11. Regulador de Voltaje: Mantiene un voltaje constante y estable (generalmente 5V o 3.3V) para los componentes de la placa.
  12. Conector de alimentación Jack: Permite alimentar la placa con una fuente de alimentación externa de 7-12V.
  13. Pin de reinicio (Reset): Botón físico para reiniciar la placa y ejecutar el programa desde el principio.
  14. ON LED: Se ilumina cuando la placa está recibiendo energía, indicando que está encendida.
  15. Pines Analógicos (A0-A5): Se usan para leer valores variables de sensores, como temperatura, luz o humedad.
  16. Pin VIN: Permite alimentar la placa con un voltaje de 7-12V, similar al jack de alimentación.
  17. Pines de conexión a tierra (GND): Más pines de referencia de 0V.
  18. Pin de conexión a tierra (GND): Otro pin de referencia de 0V.
  19. Pin de 3.3V: Proporciona un voltaje de 3.3V.
  20. Pin de reinicio (Reset): Un pin de entrada para reiniciar el programa.
  21. Chip de comunicación Serial-USB (ATmega16U2): Chip que permite a la computadora comunicarse con el microcontrolador principal a través del puerto USB.
  22. LED de usuario (pin 13): Un LED incorporado en la placa, conectado al pin digital 13, útil para probar código sin componentes adicionales.
  23. Pines de alimentación (5V): Proporcionan voltaje de 5V para los circuitos.
  24. Fusible USB reiniciable: Protege la placa de cortocircuitos o sobrecorrientes provenientes del puerto USB.
Haz clic en las partes de la placa para obtener información.

Talleres de arduino

Ponte a Prueba: ¿Cuánto sabes de Arduino?

Haz clic en "Generar 5 preguntas" para comenzar el quiz.
